在锅炉、压力容器、钢结构等工业焊接生产中，焊材消耗定额是成本核算、库存管理和生产计划的核心依据。若定额估算偏差过大，轻则导致材料浪费。本文适用于主流焊接场景的定额计算逻辑、标准公式及实用附表，帮你快速掌握精准计算方法。

一、焊材消耗定额的核心计算逻辑

所有焊接方法的定额计算，本质均遵循 “理论填充量 + 工艺损耗量” 的核心逻辑，即：
焊材实际消耗量 = 焊缝金属理论填充量 ×（1 + 工艺损耗系数）

焊材消耗计算：焊条消耗定额(Kg)=熔焊金属重量×1.7

焊丝消耗定额(Kg)=熔焊金属重量×1.04

埋弧自动焊焊剂定额(Kg)=焊丝消耗定额×1.7

其中：

• 焊缝金属理论填充量
  ：仅用于填充焊缝坡口的金属质量，由 “焊缝截面积 × 焊缝长度 × 焊材密度” 计算得出，是定额的基础；
• 工艺损耗系数
  ：因飞溅、引弧 / 收弧烧损、药皮 / 焊剂残留等产生的损耗比例，需根据焊接方法和焊材类型确定（见下文表 1）。

二、主流焊接方法的定额计算公式

不同焊接方法（手工电弧焊、埋弧焊、氩弧焊等）的损耗系数和计算细节存在差异，以下公式与手工电弧焊、气体保护焊遵循的 GB 985 对应，埋弧焊坡口尺寸依据GB 986《埋弧焊焊缝坡口的基本形式和尺寸》等国家标准，确保埋弧焊定额计算的坡口参数符合行业规范。

1. 基础参数定义（需从图纸 / 工艺卡获取）

2. 通用公式：焊缝金属理论填充量

无论何种焊接方法，理论填充量（填充）的计算统一为：

填充= F × L ×  P  × 10^-6

(公式说明：10^-6为单位换算系数，最终结果单位为kg）

3. 分焊接方法的实际消耗量公式

表 1：不同焊接方法的定额计算公式与损耗系数

 表述：

条耗 = 2 × 填充 并对应20%~30%的损耗系数，意味着损耗系数为100%（因为消耗量是净重的2倍），熔敷效率为 50% ~ 60% （1kg焊条，能焊出0.5-0.6kg的金属）。消耗系数 = 1 / 熔敷效率。所以熔敷效率50%对应消耗系数2.0，熔敷效率60%对应消耗系数约1.67。

_{剂耗=1.25丝耗，这两个系数（1.7和1.25）存在差异。这说明了焊剂消耗系数不是一个固定值。1.7是一个偏保守的、考虑回收不完全的经验值，而1.25是在理想回收工况下的值。而表1备注中的“焊剂固定用量：0.5kg/m”是另一种计算方法。}

特殊说明：焊材互换换算

若生产中临时更换焊接方法，可通过以下系数快速换算定额：

焊条=1.7 × 丝耗 = 1.75 × 焊剂

即 焊条：埋弧焊丝：焊剂 = 1 : 0.6 : 0.9

三、关键：焊缝截面积（F）计算方法

焊缝截面积是定额计算的核心难点，需根据接头形式和坡口尺寸针对性计算，以下为工业中最常用的 4 类接头公式。

1. 角焊缝（无坡口，如钢结构 T 型接头）

适用于无全熔透要求的连接，焊脚尺寸（K）为关键参数：

（示例：K=6mm 时，F=0.5×6×6=18 mm²）

2. 对接焊缝（I 型坡口，薄板 δ≤6mm）

无坡口，仅靠根部间隙填充，间隙（b）通常取 1~2mm：

（示例：δ=5mm，b=2mm 时，F=5×2=10 mm²）

3. 埋弧焊对接焊（V 型/X型坡口，中厚板）

• V型坡口（22~25mm板厚，60°坡口，钝边6mm）：

• V型坡口（22~25mm板厚，60°坡口，钝边6mm）：






示例：t=25mm，c=3mm，b=1mm 时，V 型坡口 F=0.58×19² + (2/3)×(53.75+3)×3 +1×25≈212.78+37.83+25=275.61 mm²；

4. 埋弧焊拼板（不开坡口）

针对薄板埋弧焊对接，组装间隙（b）取 1.0mm，焊缝宽度（B）按板厚确定（6~12mm 板厚 B=2t，14~20mm 板厚 B=1.5t），余高（c）取 3.0mm：

（示例：t=10mm，b=1mm，B=20mm，c=3mm 时，F=10×1 + (4/3)×20×3=10+80=90 mm²；

四、实用附表：常见场景定额速查表

若无需手动计算，可直接参考以下速查表，快速获取单位长度（1m）或单个接头的焊材用量，涵盖埋弧焊、手工电弧焊等主流场景。

表 2：手工电弧焊角焊缝定额速查表（钢质焊材，P=7.85g/cm³）

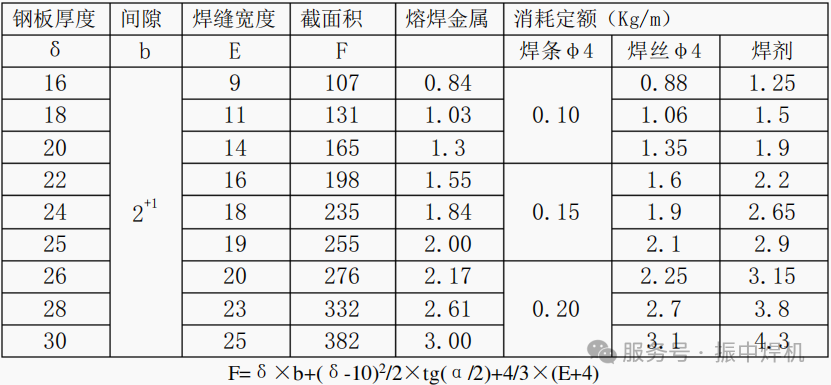

表 3：埋弧焊对接焊缝定额速查表（δ=10~30mm，V 型 / X 型坡口）

五、注意事项：避免定额偏差的 3 个关键

1. 参数需精准
   ：埋弧焊需按 GB 986 确认坡口角度、钝边、间隙（如 60° 坡口、钝边 6mm），焊缝长度需包含引弧 / 收弧段（通常每端加 10mm），避免估算误差；
2. 损耗系数校准
   ：批量生产前建议通过 “试焊称重法” 校准（试焊后称剩余焊材重量，反算实际损耗），尤其手工电弧焊需根据焊工操作水平调整，埋弧焊可参考“Kn 熔敷系数”（取 0.96）调整；

3. 特殊材料调整
   ：铝及铝合金、不锈钢等非钢质材料，需更换对应焊材比重（如铝2.7g/cm³）。

 需要注意的是，焊材消耗定额计算中还需考虑一些因素的修正：

1.考虑焊接过程中的损耗情况，例如焊丝的溅射、飞溅和风化等。

2.考虑焊接工艺因素的修正，包括焊接电流、焊接速度、焊接层数等的影响。

焊材消耗定额计算是一项比较复杂的工作，需要根据具体焊接工艺和焊接材料进行计算。在实际生产中，可以参考相关的焊接手册和标准，或者请专业人员进行计算。通过定额计算，可以合理控制焊材消耗量，提高焊接效率和经济效益。

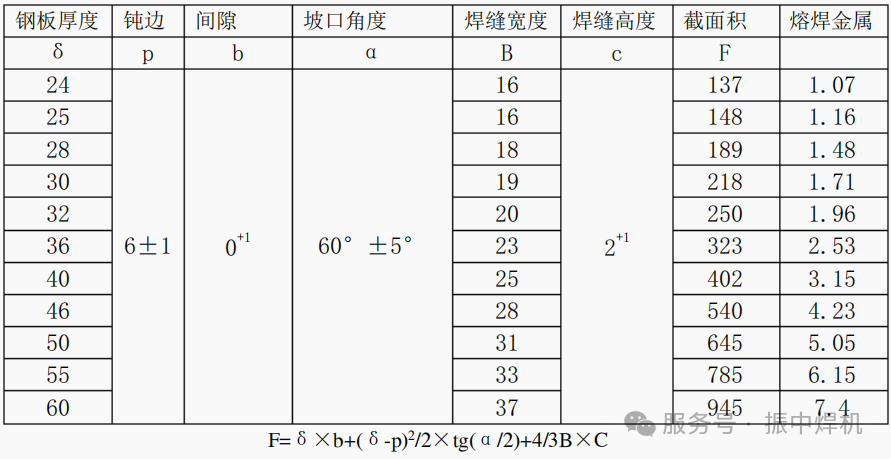

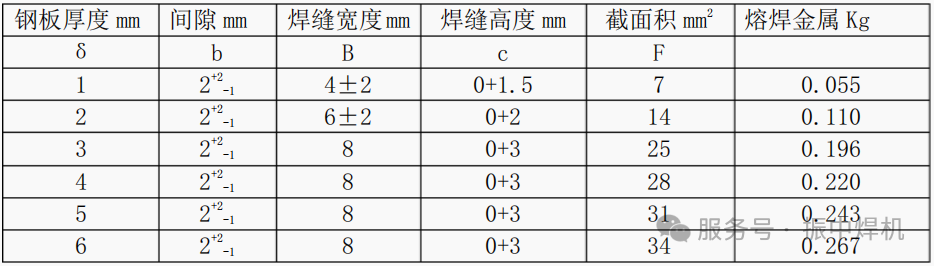

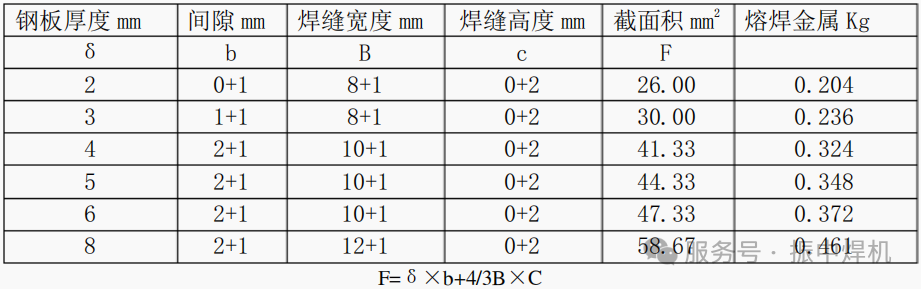

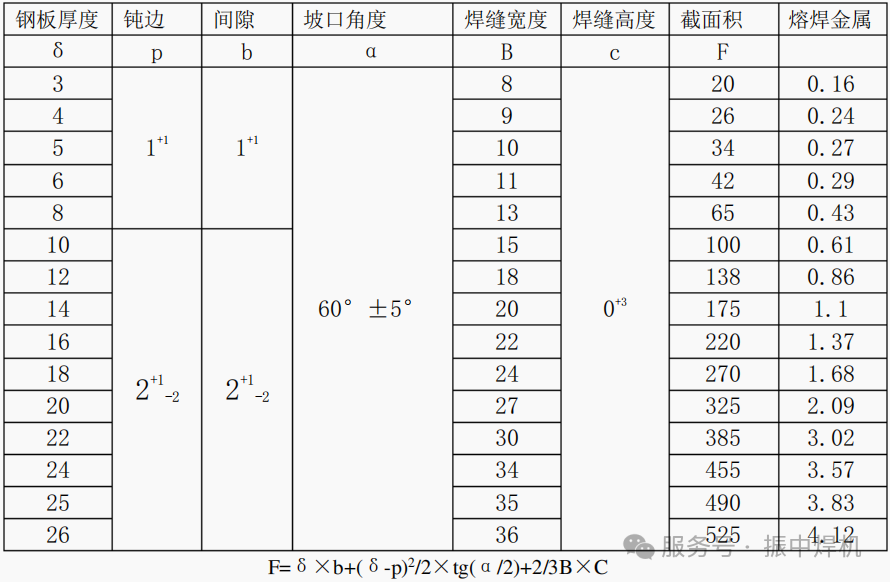

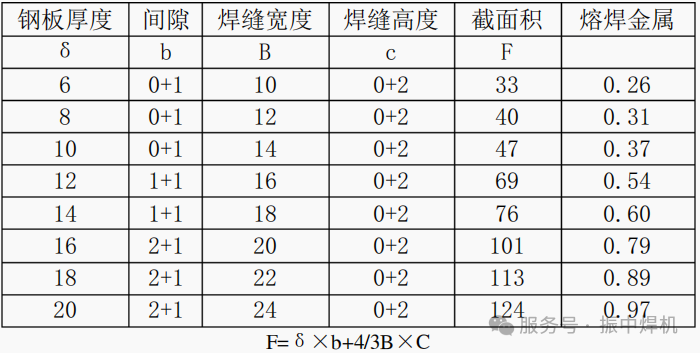

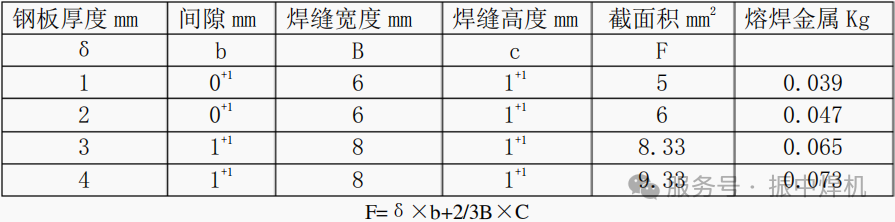

参考附表：
